Harness를 이용한 WinAFL

저번 내용에서는 단순히 함수의 offset을 가지고 Fuzzing을 시도해봤습니다.

많은 프로그램들이 Windows 대상이다 보니 WinAFL을 사용했는데 이전처럼 단순히 함수의 offset을 가지고 퍼징하기에는 어려움이 있습니다.

왜냐? 한번쯤은 보셨을 법한 DLL이라는 내용이 있기 때문입니다.

DLL이 무엇인지 간단히 집고 넣어 가겠습니다.

DLL

Dynamic Link Library로 여러 프로그램에서 동시에 사용할 수 있는 코드와 데이터를 포함한 라이브러리입니다.

메모장, 그림판, 한글 워드와 같이 다양한 윈도우용 프로그램을 보면 파일 열기와 같은 기능이 있는데 이를 누를 시 어떤 파일을 선택할 지 창이 뜨는 것을 볼 수 있는데

파일 선택 창의 기능을 담당하는 DLL을 불러오기 때문이라 생각하면 됩니다.

파일 자체 실행 시 파일 선택의 함수는 연결되어 있지 않지만, 파일 선택을 선택하면 해당 함수가 DLL 파일 내에 있는 해당 함수 주소를 로딩시키는 동적 링크 라이브러리입니다.

대부분의 프로그램이 하나의 .exe에서 모든 함수를 불러오는게 아니라 이 DLL 파일을 이용하여 함수를 로딩하기에 저번과 달리 Harness라는 작업을 이용할 계획입니다.

준비 단계

DLL 작성

Harness 작업을 하기 위해서는 DLL이 있어야 하는데 이젠 테스트 파일과 같은 로직으로 진행하도록 하여 만들겠습니다.

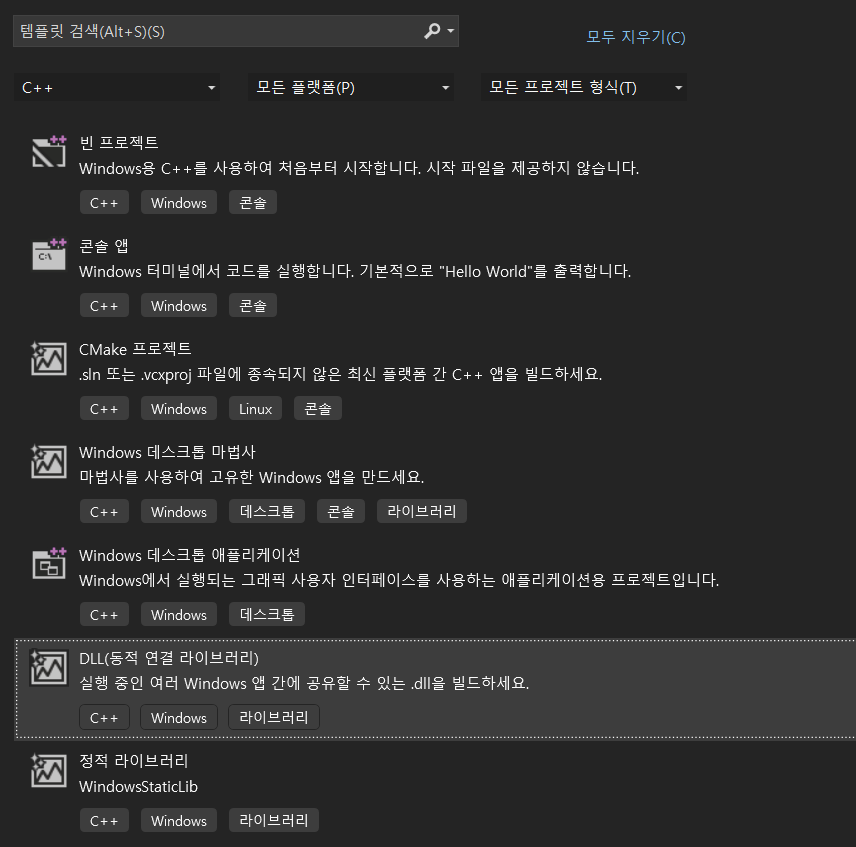

Visual Studio에서 프로젝트 생성 DLL(동적 연결 라이브러리) 를 선택하면 소스 파일에는 dllmain.cpp, pch.cpp, 헤더 파일에는 framework.h, pch.h가 존재합니다.

소스 파일 -> 우클릭 -> 추가, 새 항목을 선택하여 cpp 파일을 생성합니다.

#include "pch.h"
#include <windows.h>
#include <stdio.h>
#define _CRT_SECURE_NO_WARNINGS
#pragma warning(disable:4996)

extern "C" __declspec(dllexport) int Parsing(char* path) {

    char tmp[30];
    char buf[1024];
    FILE* fp;

    fp = fopen(path, "rb");
    if (fp == NULL) {
        printf("CAN NOT LOAD FILE!\n");
        return 1;
    }

    fgets(buf, 1024, fp);
    fclose(fp);
    strcpy(tmp, buf);
    printf("%s\n", tmp);

    return 0;
}

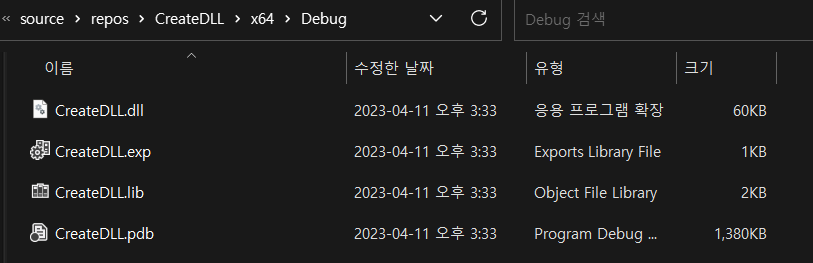

해당 내용을 적고 컴파일(Ctrl + F7), 디버그 하지 않고 시작(Ctrl + F5) 이후 해당 프로젝트 내에 Debug 디렉토리로 가면 아래처럼 dll파일이 생성된 것을 확인할 수 있습니다.

DLL 로드 프로그램

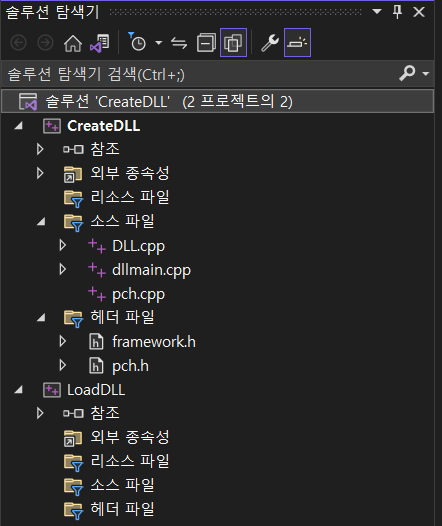

다시 Visual Studio로 돌아와서 솔루션 탐색기에서 솔루션 -> 우클릭 -> 추가, 새 프로젝트에서 빈 프로젝트를 생성하면 아래처럼 두 가지의 프로젝트가 열린 것을 볼 수 있습니다.

새로 생성한 프로젝트의 소스 파일에서 load.cpp라는 파일을 생성하고

#include <stdio.h>
#include <Windows.h>

typedef int(*METHOD)(char *path);
METHOD p_sum;

int main(int argc, char* argv[]) {
	HINSTANCE sum_dll = LoadLibrary(L"CreateDLL.dll");
	p_sum = (METHOD)GetProcAddress(sum_dll, "Parsing");

	(*p_sum)(argv[1]);
	return 0;
}

해당 내용을 적으면 파일 열기, 파싱 하기, 닫기, return의 과정을 담은 CreateDLL.dll의 Parsing 함수를 로드하여 실행하는 프로그램을 만들 수 있습니다.

해당 링크에 해당 파일을 첨부해드리겠습니다. Peoplstar’s Github

Harness

지금은 파일 열기, 파싱 하기, 닫기, return의 과정의 함수 하나만을 간단하게 프로그램했지만 실제로는 무수히 많은 로직과 GUI 로딩이 있을 겁니다.

불필요한 리소스를 제외하고 원하는 과정 하나만 무수히 퍼징하기 위해서 이 Harness를 작성하게 됩니다.

퍼징 과정과 Harness에 대한 내용은 링크 첨부하겠습니다. Peoplstar’s Note

Harness의 로직은 아래와 같습니다.

타겟으로 하는 DLL 로드
DLL 내부 타겟 함수 로드
퍼징 !

코드로 보면 이렇습니다.

#include <stdio.h>
#include <Windows.h>
#include <iostream>
#define _CRT_SECURE_NO_WARNINGS
#pragma warning(disable:4996)

typedef int(*TARGET)(wchar_t* filename);
TARGET Inspect;

extern "C" __declspec(dllexport) __declspec(noinline) int fuzz_me(wchar_t* path);

wchar_t* charToWChar(const char* text)
{
    size_t size = strlen(text) + 1;
    wchar_t* wa = (wchar_t*)malloc(sizeof(wchar_t) * size);
    mbstowcs(wa, text, size);
    return wa;
}

int fuzz_me(wchar_t* filename) {
    Inspect(filename);
    return 0;
}

int main(int argc, char** argv)
{
    HMODULE DLLHandle = LoadLibrary(L"DLL PATH");
    int isDetected = 0;

    if (DLLHandle == 0) {
        fprintf(stderr, "[*] Error: Unable to open target dll\n");
        return -1;
    }
    // Inspect = (TARGET)GetProcAddress(DLLHandle, "Parsing"); <-- Here

    Inspect = (TARGET)((char*)DLLHandle + 0x11262);

    int result = fuzz_me(charToWChar(argv[1]));
    printf("%d\n", result);
}

타겟으로 하는 함수의 인자 개수가 적을수록 로딩 속도도 빠르고, Harness 작성에도 유리합니다.

주석 처리한 GetProcAddress함수에 대해서 설명드리면 LoadLibrary를 통해서 DLL Base address를 가져오고 이를 통해 내부의 함수 이름을 가져와 그 함수를 로딩하게 됩니다.

하지만 GetProcAddress가 포함되어 있지 않는 DLL의 경우에는 아래처럼 base address에 해당 함수의 offset을 직접 넣어 로드하는 방법이 있습니다.

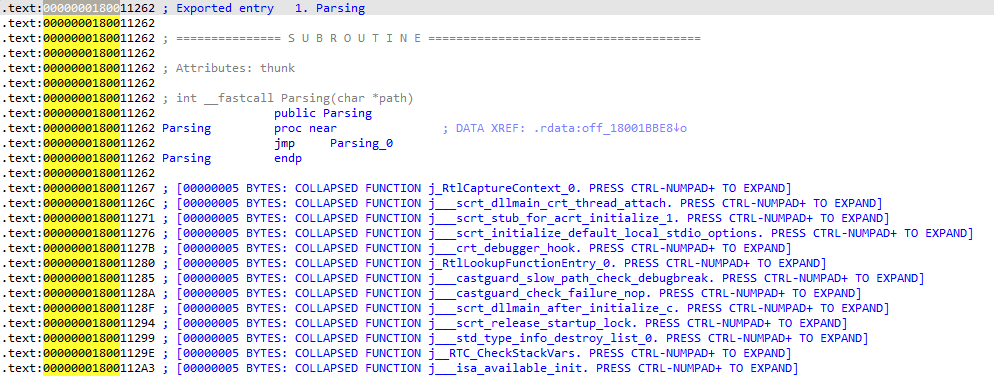

이처럼 IDA를 이용해 해당 DLL파일을 열어 Exports 테이블에 알고자 하는 함수를 클릭하여 offset이 몇인지 확인할 수 있습니다.

Debug TEST

이렇게 작성한 Harness가 제대로 작동하는지 확인하기 위해 디버그 테스트를 진행하도록 하겠습니다.

이는 이전 WinAFL 설치 및 사용과 비슷하지만 내부에 들어가는 옵션에 대해서 조금씩은 다르기에 언제, 어떻게 값을 넣어야 할 지 확인을 잘 해야 합니다.

이번 프로그램을 작성하면서 64bit로 진행했기에 DynamoRIO, winafl 모두 64bit 파일을 활용합니다.

cd %DynamoRIO%/bin64
drrun.exe -c %winafl/build64/bin/Release/winafl.dll% -debug -target_module harness.exe -coverage_module %TargetDLLPath% -target_method fuzz_me -fuzz_iterations 10 -nargs 1 -- %Harness.exePath% %InputFilePath%

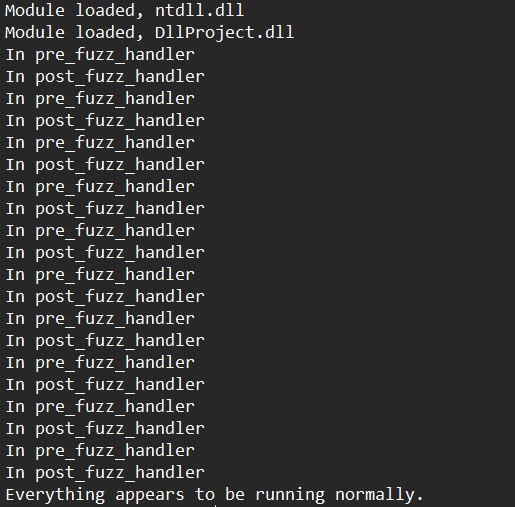

DynamoRIO/bin64 디렉토리에 가면 디버그 테스트한 로그 파일이 남는데 Everything appears to be running normally.가 있다면 성공적으로 작성한 것을 의미합니다.

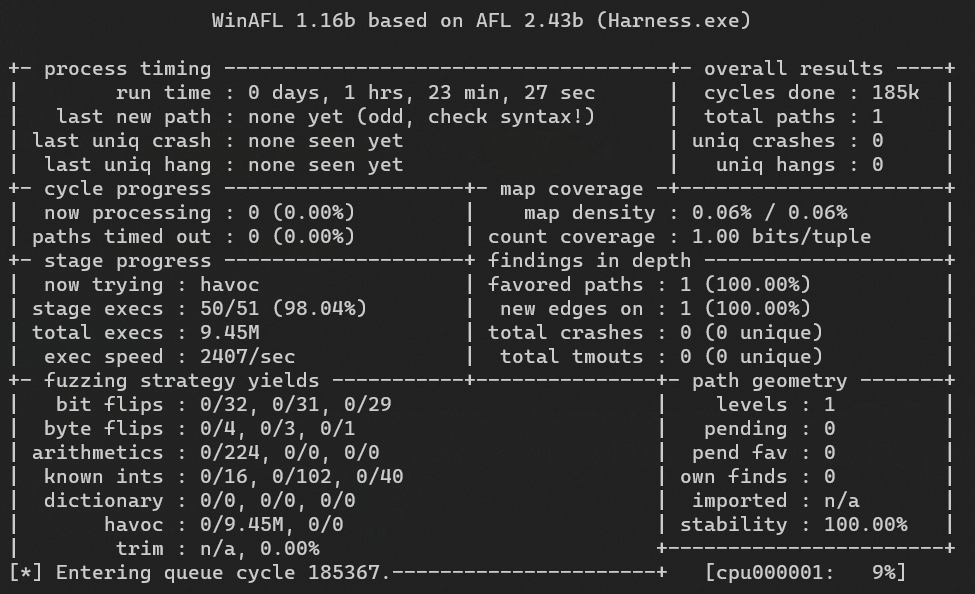

FUZZ !

작성한 Harness가 정상 작동하는 것을 확인했으므로 바로 퍼징을 진행하면 됩니다.

cd %winafl%/build64/bin/Release
afl-fuzz.exe -i ./afl_in -o ./afl_out -D C:/_fuzz/DynamoRIO-Windows-9.0.1/bin64 -t 10000+ -- -coverage_module %TargetDLL% -target_module Harness.exe -target_method fuzz_me -fuzz_iterations 5000 -nargs 1 -- %HarnessFilePath% \@@

이로써 간단한 프로그램에 대해서 Winafl를 활용한 퍼징 튜토리얼을 마치도록 하겠습니다 !
